多光谱连铸钢水辐射在线测温系统

2025-11-05

主要用途：主要用于连铸中间包钢水温度的测量

◆产品简介

TY-LG-C-gscw-2.0 型多光谱连铸钢水辐射在线测温系统” 主要应用于钢水连续铸造中间包钢水温度的测量。具有测量精度高、性能稳定、响应时间快的特点，是钢水连铸中间包钢水温度连续测量的**产品。

◆工作原理

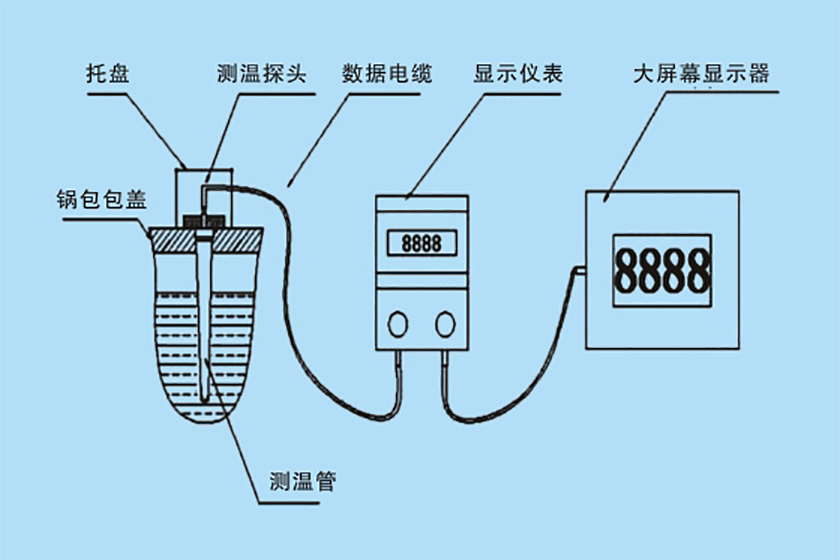

TY-LG-C-gscw-2.0 型多光谱连铸钢水辐射在线测温系统，其测温原理是用测温管插入到钢水中感知温度，以专门设计的测温探头接受测温管底部钢水处的温度相对应的辐射光信号，并将其转换成电信号，输送到信号处理器，以单片机为核心的信号处理器经过计算确定钢水的实际温度。

◆系统组成

多光谱连铸钢水辐射在线测温系统由：钢水连续测温管、测温探头、通风数据线、信号处理器、大屏幕显示器、及附件等部分组成。

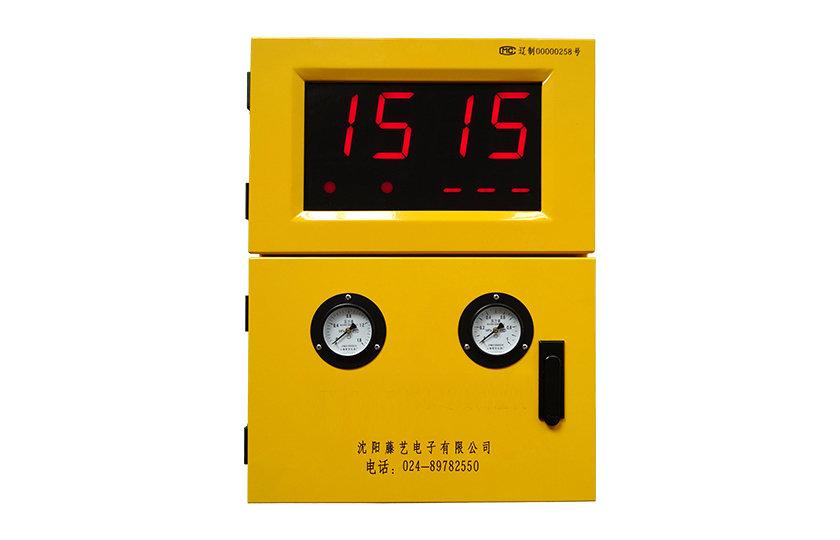

信号处理器相关信息

产品名称：信号处理器
产品型号：TY-LG-C-gscw-2.0-X

技术要求

电源：220v 50HZ
电源线：1.5mm²×2 电缆
标准信号输出：4-20mA
输出线：1.5mm²×2 屏幕电缆
标注信号输出：RS485
输出线：1.5mm²×2 屏幕电缆
冷却气源：0.3Mpa≤压力≤0.6Mpa
流量：15M³/h
环境温度：-30-70℃

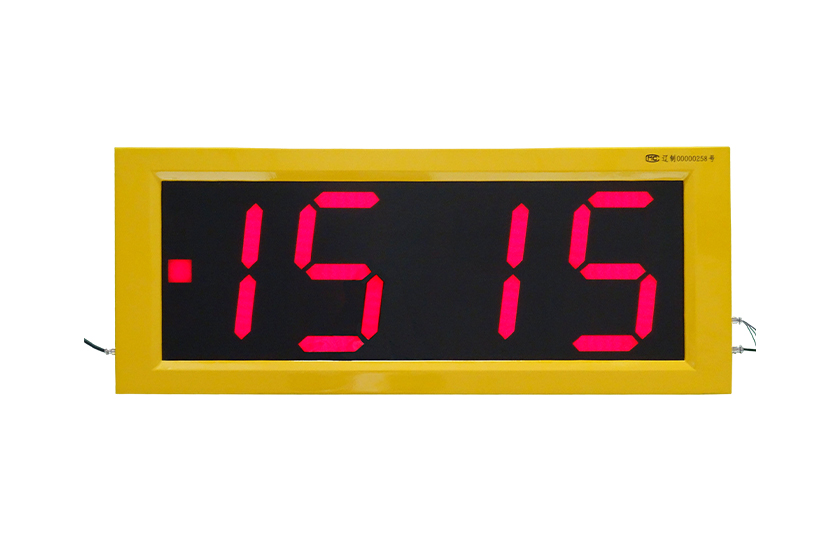

大屏幕显示器相关信息

产品名称：大屏幕显示器
产品型号：TY-LG-C-gscw-2.0-P

技术要求

电源：220V 50Hz
电源线：1.5mm²×2 电缆
标准信号输入：RS485
输入线：1.5mm²×2 屏蔽电缆
环境温度：-30-70℃

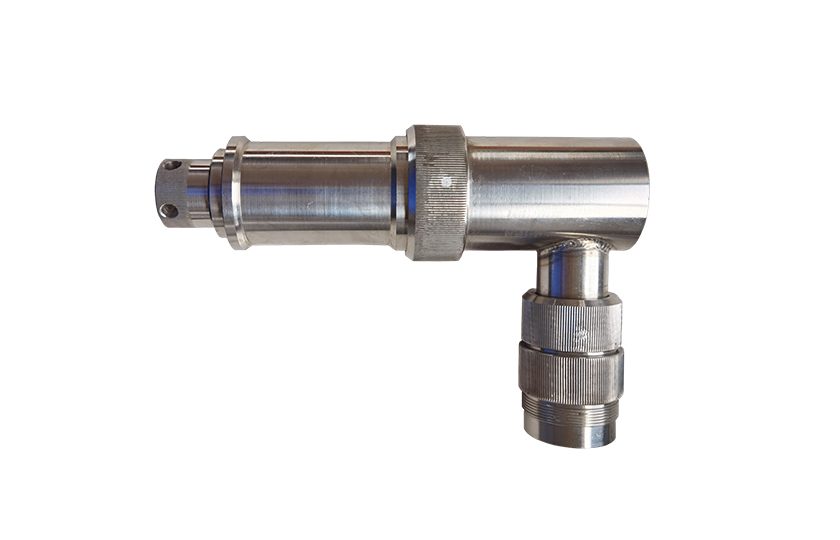

测温探头

产品名称：测温探头
产品型号：TY-LG-C-gscw-2.0-T
技术要求：电阻值 1-2=10-19kΩ；2-3=100-160kΩ；2-4=40-70kΩ；2 - 外壳 = 0Ω

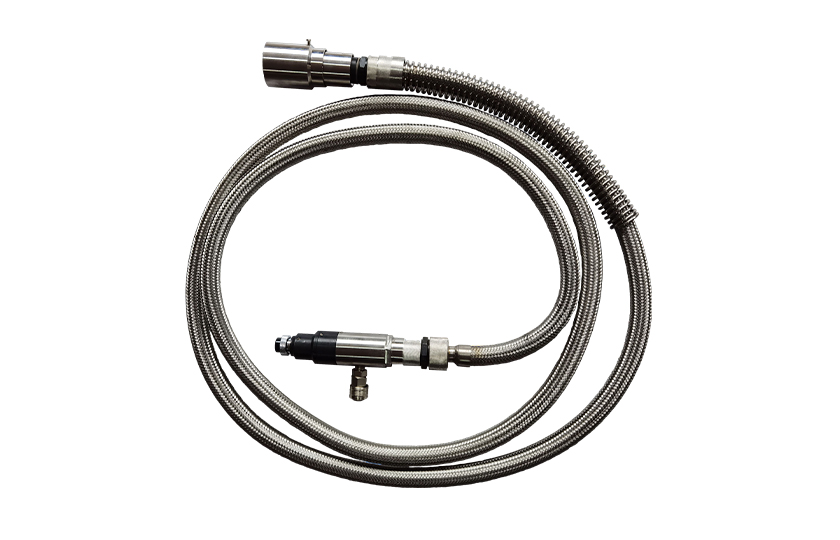

数据线

产品名称：数据线
产品型号：TY-LG-C-gscw-2.0-S
规格：3m、4m、5m、6m、7m、8m

多光谱测温管

产品名称：多光谱测温管
产品型号：TY-LG-C-gscw-2.0-G
测试管分类：A：耐冲刷；B：耐侵蚀；C：普通型；D：免烘烤

技术指标

技术参数	具体内容
光谱范围	红外线波段
测量范围	钢水测温：1400 - 1600℃；烘包测温：800 - 1400℃
测量精度	≤±3℃(1400 - 1600℃)
响应时间	热态响应时间≤45S；冷态响应时间≤4min
测温管寿命	12-24-36 小时
使用温度	-30 - 70℃
标准输出	4 - 20mA/1 - 5V (对应 1400 - 1600℃)
输出驱动能力	≤400Ω(4 - 20mA)；≥100KΩ(1 - 5V)
输出精度	1℃
电源	AC220V±10V、50HZ
功率	信号处理器 30W；大屏幕显示器 30W
气源	压力 0.4 - 0.8MPa，流量≥15m3/h, 无油无水洁净气源
自动通风开启	探头环境温度：50℃
自动通风报警	探头环境温度：70℃

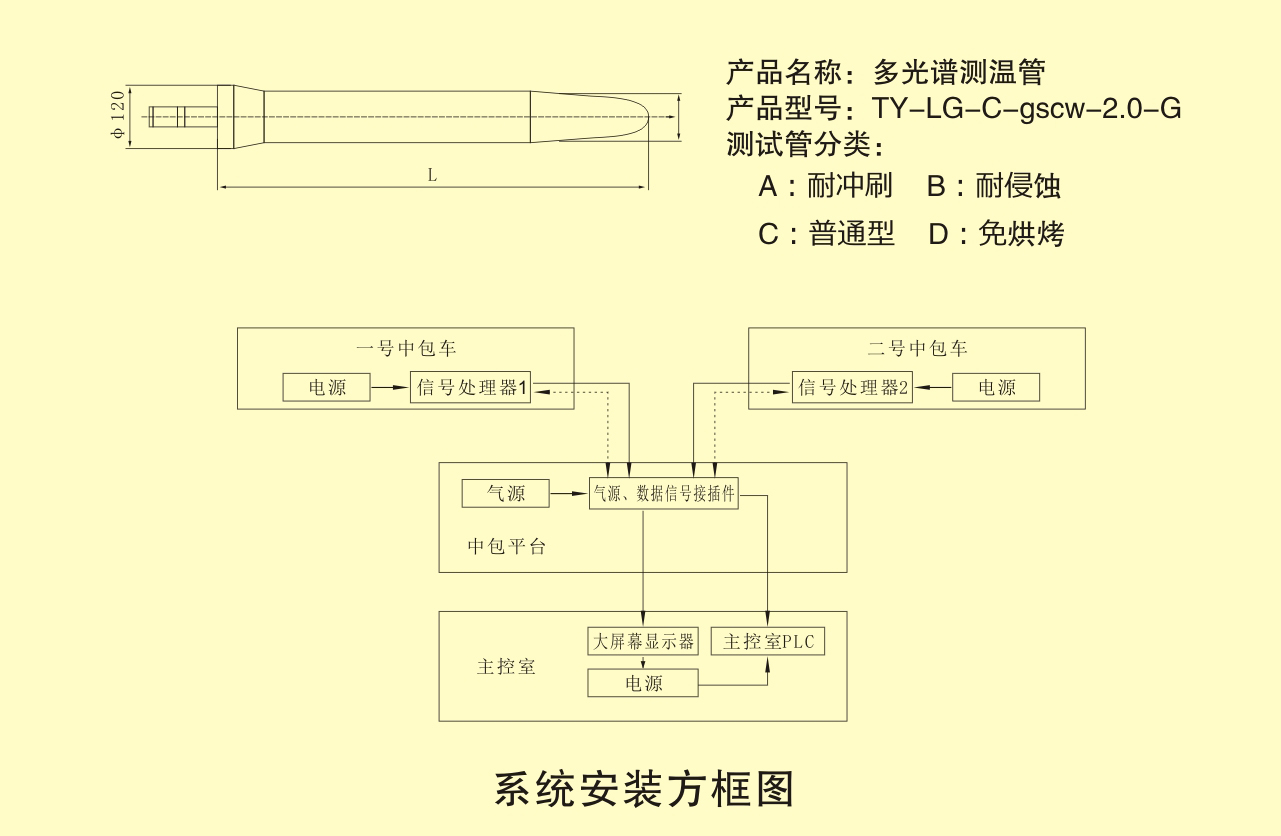

系统安装方框图

（包含一号中包车、二号中包车、电源、信号处理器、气源、气源数据信号装插件、中包平台、主控室、大屏幕显示器、主控空 PLC 等模块的连接框图）

供货范围

序号	名称	规格型号	单位	数量	制造商	原产地	备注
1	钢水辐射在线连续测温系统	TY-LG-C-gscw-2.0	套	1	藤艺	沈阳
2	测温探头	TY-LG-C-gscw-2.0-T	支	2	藤艺	沈阳	标配
3	信号处理器	TY-LG-C-gscw-2.0-C	台	2	藤艺	沈阳	标配
4	数据线	TY-LG-C-gscw-2.0-S	根	2	藤艺	沈阳	标配
5	大屏幕显示器	TY-LG-C-gscw-2.0-P	块	1	藤艺	沈阳	标配
6	托盘及压铁	TY-LG-C-gscw-2.0-TP	套	1	藤艺	沈阳	标配
7	探头存放桶	TY-LG-C-gscw-2.0-CFT	个	2	藤艺	沈阳	标配
8	外镜架组	TY-LG-C-gscw-2.0-JJ	套	1	藤艺	沈阳	单选
9	多光谱测温管	TY-LG-C-gscw-2.0-Gxx	支	90	藤艺	沈阳	单选
