多光谱高炉铁水辐射在线测温系统

2025-11-05

主要用于高炉出铁口铁水温度的测量

◆概述
铁水测温是高炉生产工艺的重要参数之一。目前采用的插入式测温方法测量次数少，不能完整的反映出整个出铁过程中，铁水温度的变化趋势。多光谱高炉铁水在线测温系统，能够直接测量出铁口处铁水流的温度的变化趋势，消除主沟和撇渣器带来的温降和均温影响，直接、准确反应出高炉物理热的状态和变化过程，同时具有抗烟尘干扰能力强、测量距离远、可灵活对准目标进行温度测量等突出特点。铁水流温度测量结果，通过信号处理，传输至工控机，使用专用程序对数据进行采集、处理、显示和存储，并将当前温度值以标准信号传输给主控室。

◆系统原理
本系统采用多光谱段红外辐射测温原理，进行直接测温。由于采用了多段光谱计算方式进行测温，**消除了测温材料发射率易受干扰等因素的影响，**克服了铁水流波动、烟尘干扰因素的影响，保证了测温结果的准确性。为保证在任何情况下，测温探头都能准确对准被测量目标，设计了特殊的光标准和调节系统，可在操作室内随时完成测量目标调整作业。

◆系统组成

序号	名称	规格型号	单位	数量	功能
1	测温探头	TY-LT-C-TS-1.0-0.1	支	根据出铁口数量确定	测量铁水温度
2	探头防护箱	TY-LT-C-TS-1.0-0.2	台	根据探头数量确定	保护探头
3	控制箱	TY-LT-C-TS-1.0-0.3	台	根据探头数量确定	测温数据采集
4	工控机	显示器 TY-LT-C-TS-1.0-0.4-01 适配器 TY-LT-C-TS-1.0-0.4-02 模拟量输出模块 TY-LT-C-TS-1.0-0.4-03 转换模块 TY-LT-C-TS-1.0-0.4-04 视频传输器 TY-LT-C-TS-1.0-0.4-05 测量软件 TY-LT-C-TS-1.0-0.4-06	台块块块块套	1 根据探头数量确定根据探头数量确定根据探头数量确定根据探头数量确定 1	显示测温界面传输数据传输数据传输数据传输数据处理数据
5	数据传输线	TY-LT-C-TS-1.0-0.5	根	根据探头数量确定	传输数据
6	冷却系统	TY-LT-C-TS-1.0-0.6	套	根据探头数量确定	保护系统正常工作

◆技术指标

技术参数	具体内容
测量范围	1000 - 1800℃
测量精度	≤±5℃
**测距	20m
响应时间	30ms
测温视场	无极调整
使用温度	0 - 70℃
标准输出	4 - 20mA/1 - 5V (对应 1000 - 1600℃)
输出驱动能力	≤400Ω(4 - 20mA)；≥100KΩ(1 - 5V)
输出精度	1℃
电源	AC220V±10V、50HZ
功率	小于 1.0kW
气源	压力 0.3 - 0.6MPa，流量≥15m3/h, 无油无水洁净气源
自动通风报警	探头环境温度: 50℃

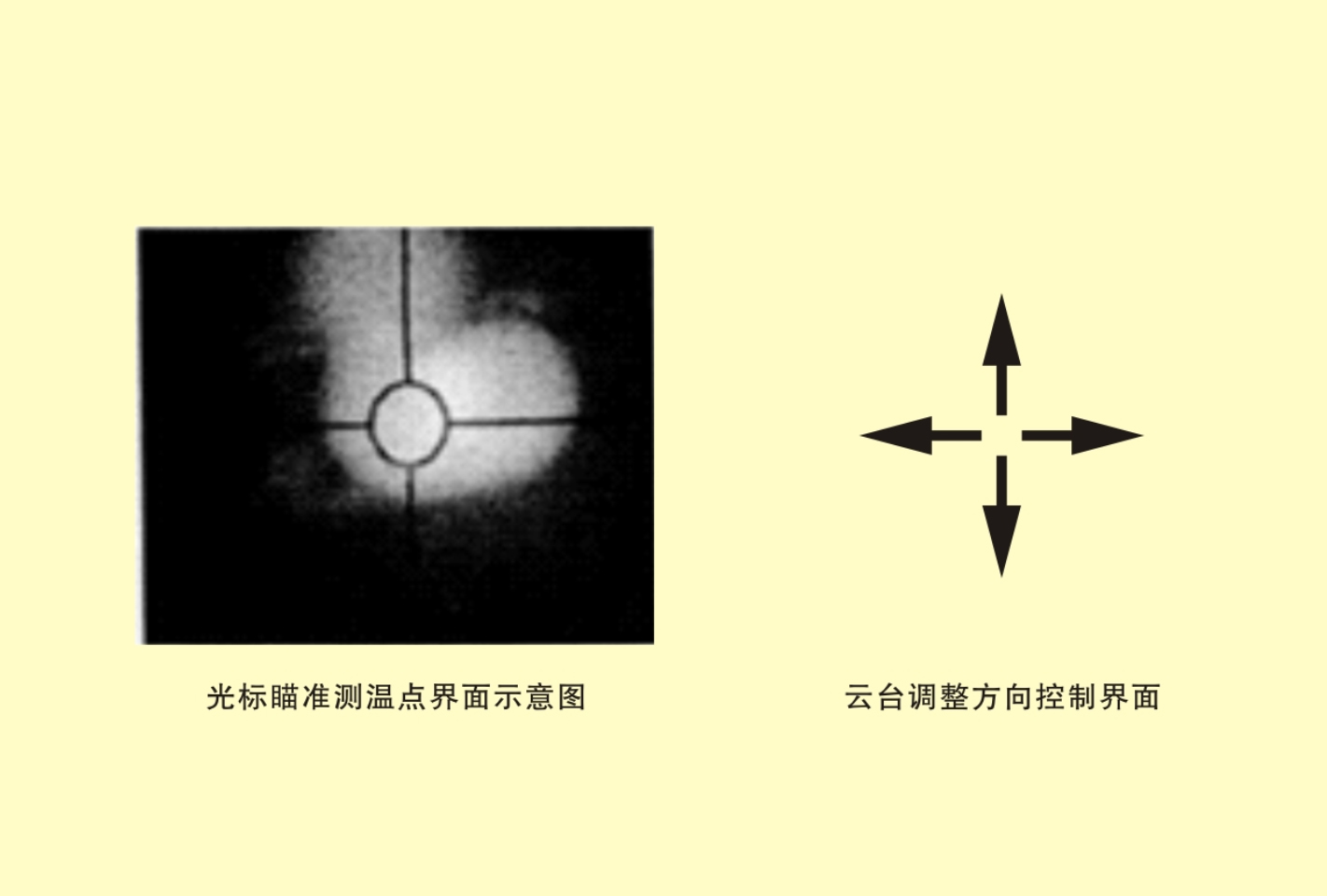

云台控制

通过云台控制程序调整云台方向，使探头对准铁水流即可。

安装

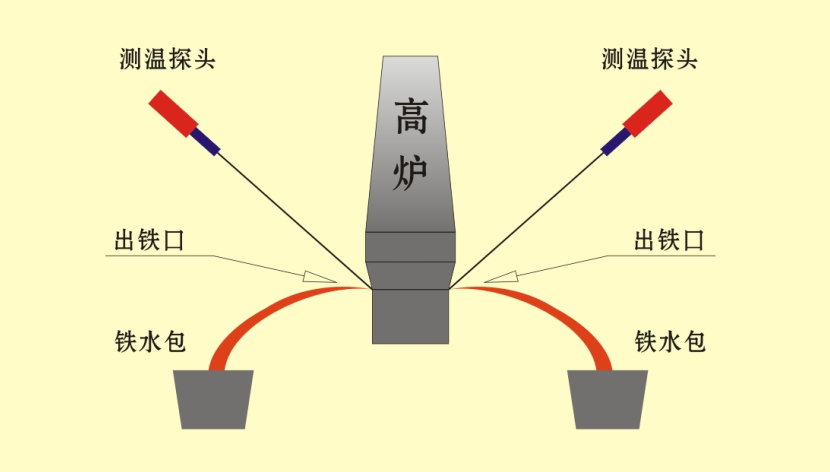

测温探头安装在距离出铁口小于 20 米，尽量远离高温位置。如出铁口处的外墙或铁口旁的立柱上，配电箱安装在常温的地方，现场安装位置示意图见图 1。

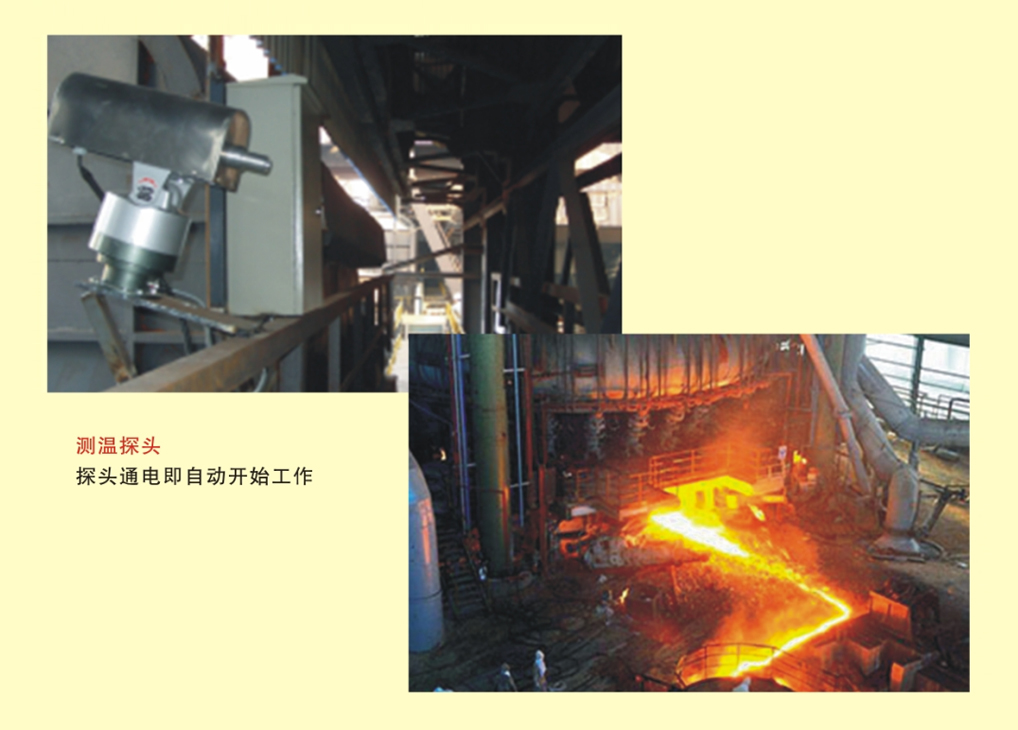

测温探头：探头通电即自动开始工作
（配有测温探头安装场景及铁水测温现场图片）

◆维护

本系统无需特殊维护。只需对测温探头镜片进行简单擦拭即可。
